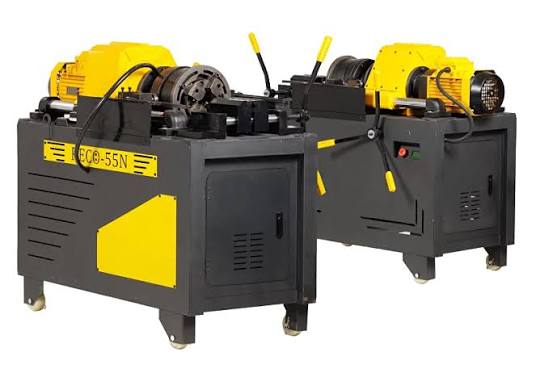

Станок модели RECO-55N накатывает цилиндрическую резьбу на стальной стержневой арматуре диаметром от 14 до 40 мм классов А400, А500, А600 и А800 по ГОСТ 34028, СТО АСЧМ 7-93, ГОСТ 5781, ГОСТ Р 52544 и по другим действующим нормативным документам на арматурный прокат.
Резьбонакатный станок имеет ручное управление. Стержни с цилиндрической резьбой после накатки соединяют муфтами RECO для стыковки арматуры в несущем каркасе.
В комплект поставки входит оснастка и инструмент для настройки станка.
Резьбонакатный станок модели RECO-55N предназначен для использования на различных объектах:
Строительные площадки
Заводы производителей сборных железобетонных изделий или арматурных каркасов
Другие объекты, где необходимо выполнить накатку метрической резьбы на арматурном прокате периодического и круглого профиля.
Резьбонакатный станок должен устанавливаться в закрытых помещениях. В случае установки станка на строительной площадке, станок необходимо обеспечить рабочим навесом в летнее время, тепляк в зимнее для обеспечения рабочей зоны оператора и защиты от попадания осадков в накопительный бак смазочно-охлаждающей жидкости (СОЖ).
Номинальные значения температуры окружающего воздуха при эксплуатации станка +40°С… -10°С. Станок не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.
Происходит снятия ребер арматуры или обработка неровностей поверхности
Процесс накатки резьбы на арматуре состоит из двух этапов
1. Зачистка
Происходит снятия ребер арматуры или обработка неровностей поверхности
2. Накатка резьбы
На зачищенном конце арматуры накатывается резьба методом пластической деформации
Маленькие габариты и вес станка для установки на строительной площадке
Замена инструмента менее чем за 20 минут
Легкий процесс подготовки арматуры, нужен всего 1 оператор
Обучение и аттестация работе на станке за 8 часов
Быстрое время цикла: менее 30 секунд на стержень и более 1000 штук в смену
Полное обеспечение расходными и запасными частями
| Наименование параметров | Данные |
|---|---|
| Габариты разьбонакантного станка RECO-55N | |
| Длина | 1250 |
| Ширина | 580 |
| Высота | 1050 |
| Вес, кг | 305 |
| Наибольший диаметр накатываемой резьбы | М42 |
| Наименьший диаметр накатываемой резьбы | М14 |
| Максимальная длина накатываемой резьбы, мм | 100,200* |
| Точность накатываемой резьбы | G7 |
| Включение реверса при достижении заданной длины резьбы | Автоматическое, ручное |
| Род тока питающей сети | Трехфазный переменный |
| Напряжение, В | 380 |
| Частота, Гц | 50 |
| Номинальная мощность электродвигателя привода резьбонакатной головы, кВт | 5,5 |
| Частота вращения об/мин | 1440 |
| Производительность системы подачи СОЖ, л/мин, не менее | 12 |
Комплектность поставки
| Обозначение | Наименование | Количество, шт. |
|---|---|---|
| RECO-55N | Станок в сборе | 1 |
| В комплект поставки и стоимость станка входит: Инструмент и принадлежность | ||
| Колесо транспортировочное | 4 | |
| Ключ шестигранный 6 мм | 1 | |
| Ключ шестигранный 8 мм | 1 | |
| Ключ шестигранный 10 мм | 1 | |
| Ключ 14/17 | 1 | |
| Комплект калибров настроечных d16-40 | 1 | |
| Документы | ||
| Руководство по эксплуатации | 1 |
