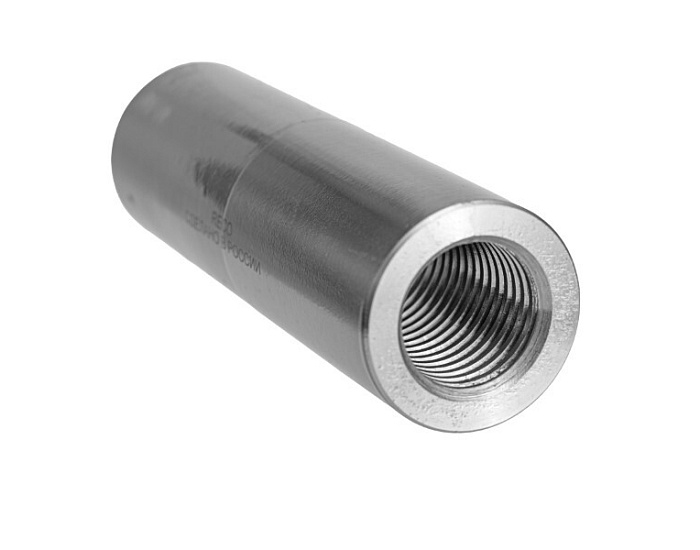

Болтовая резьбовая муфта RECO CB

Полное описание

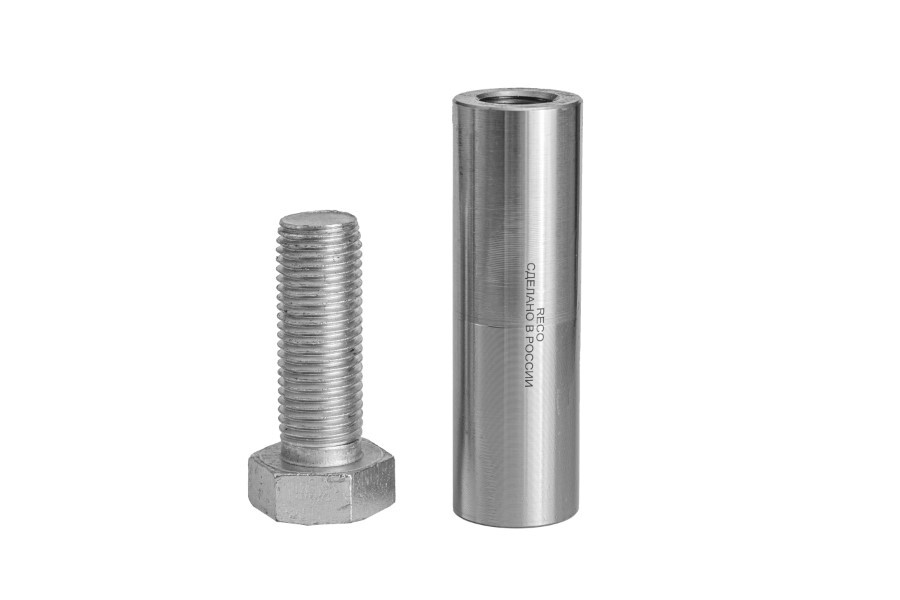

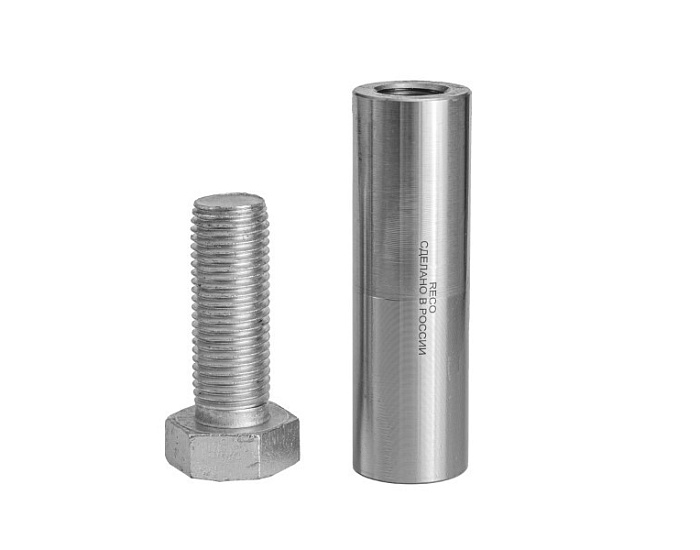

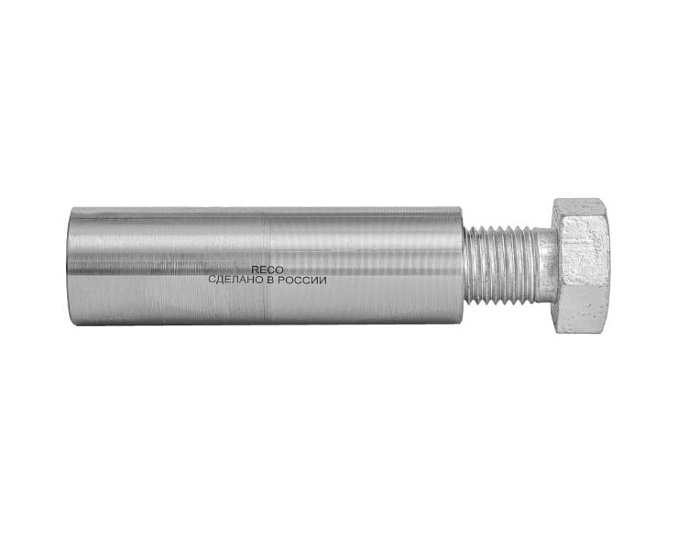

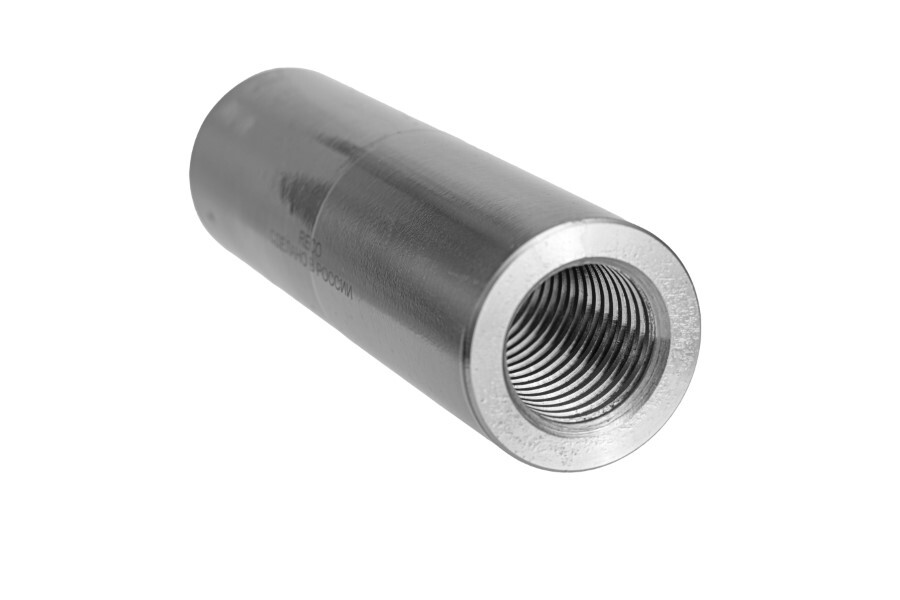

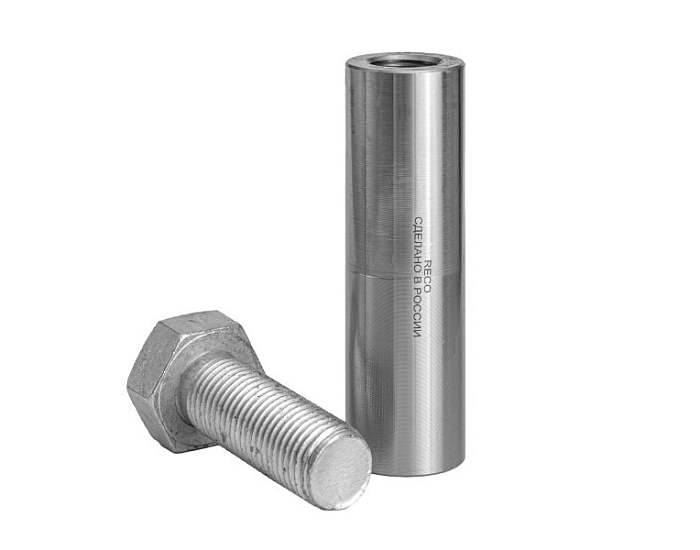

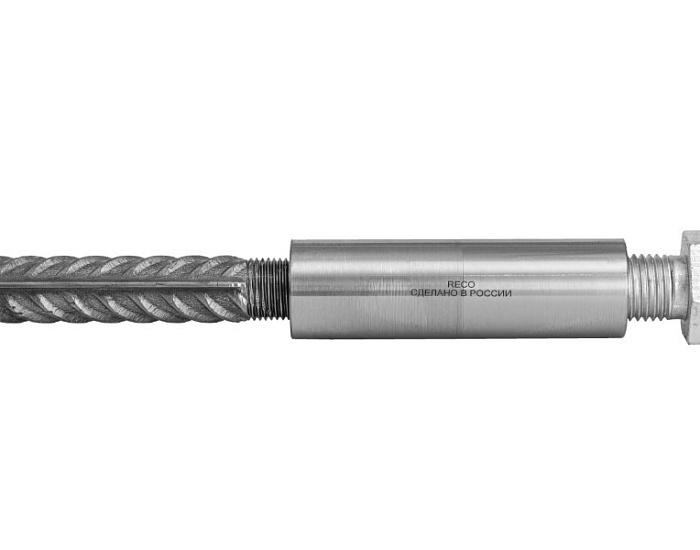

Болтовые механические соединения предназначены для стыковки предварительно подготовленного арматурного стержня с металлоконструкцией при помощи муфты RECO CB и болта.

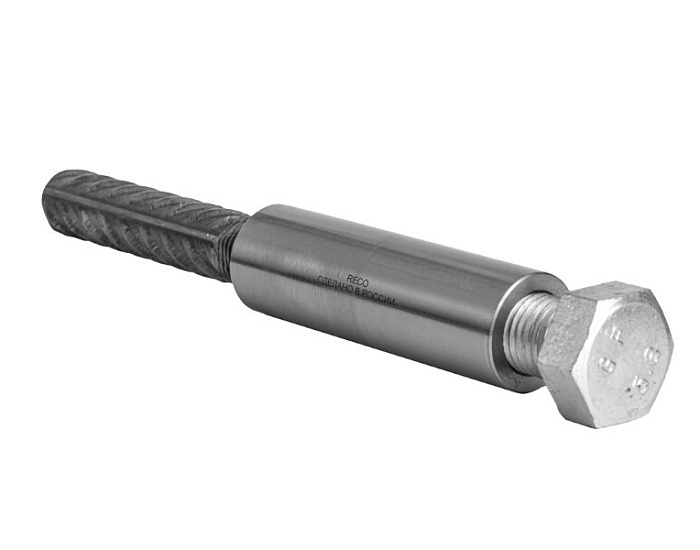

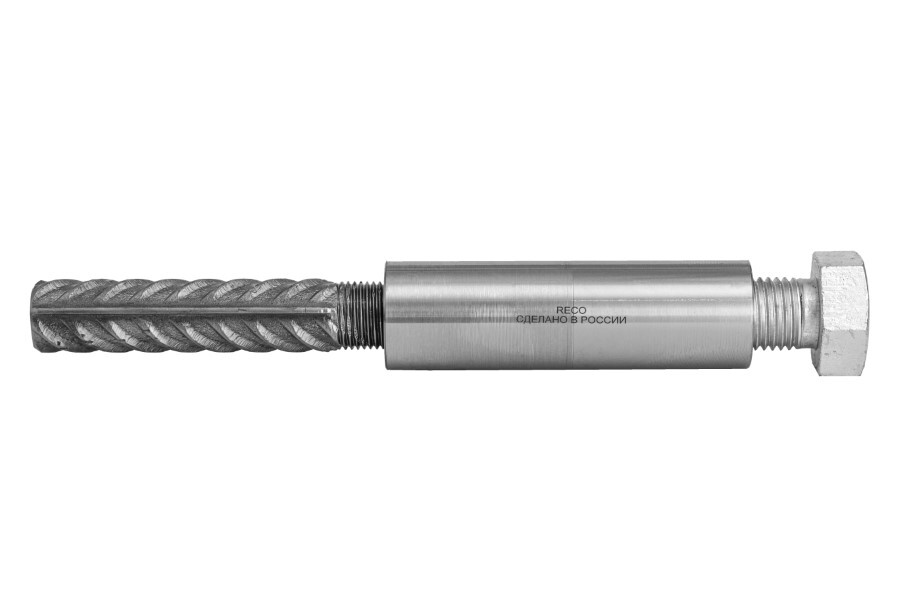

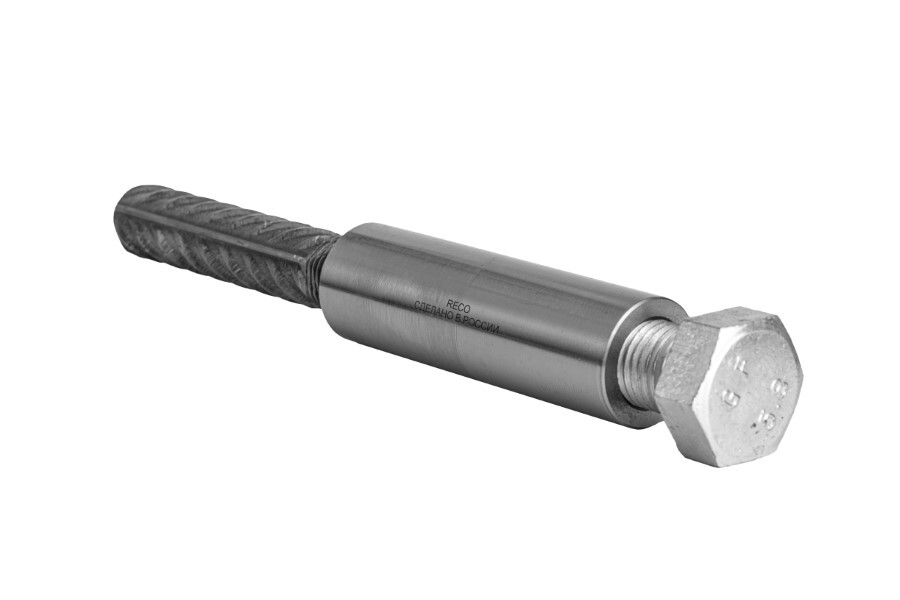

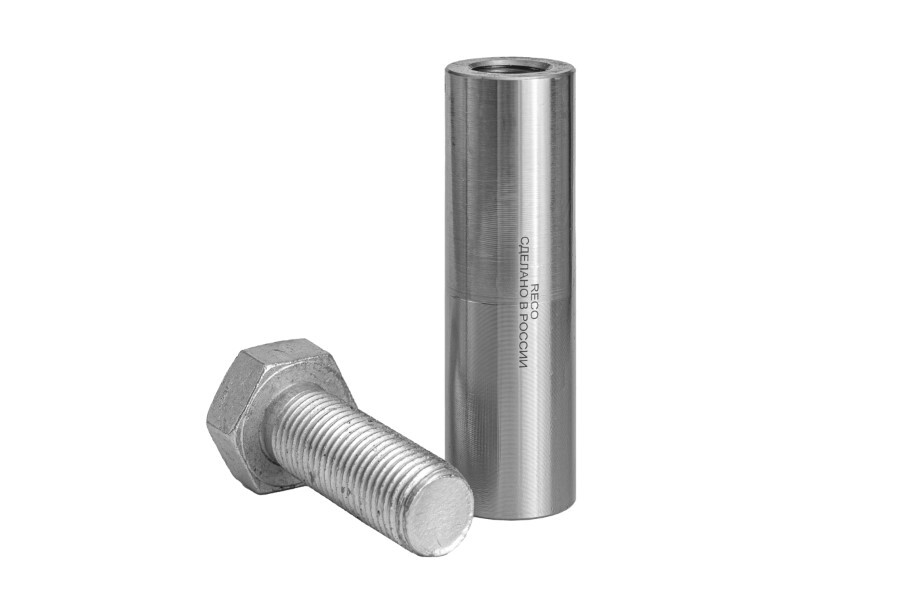

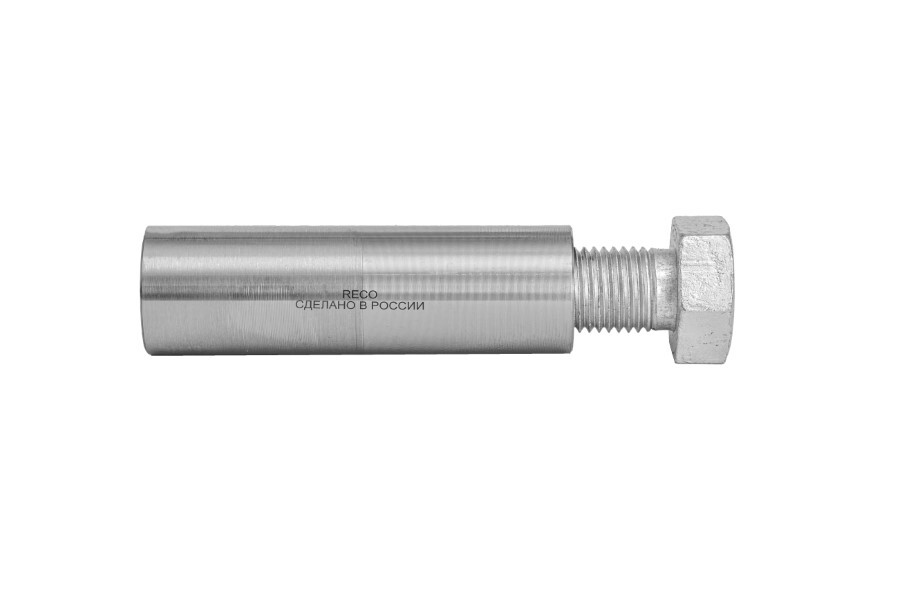

Технология механического соединения арматуры состоит из двух этапов: подготовка арматуры и монтаж соединения. В первый этап подготовки на торце арматуры делают накатку цилиндрической резьбы при помощи резьбонакатного станка RECO. Вторым этапом делают монтаж соединения к металлоконструкции, скручивая подготовленный стержень по типу «гайка-болт» с болтовой муфтой RECO CB с одной стороны и высокопрочным болтом с другой.

Диаметр стержня (ММ)	Наружный диаметр муфты D (ММ)	Длина муфты L (ММ)	P≥ (ММ)	N≥ (ММ)	M≥ (ММ)	Z (ММ)	Усилие натяжки* ≥ (Hm)	Маркировка муфты
16	27±1	93±1	22	52	25	М16х2,0	140	RECO CB 16
18	30±1	96±1	24	61	27	М20x2,5	150	RECO CB 18
20	34±1	114±1	26	72	29	М20x2,5	160	RECO CB 20
22	36±1	131±1	29	86	33	М24x3,0	220	RECO CB 22
25	40±1	136±1	32	89	37	М30x3,0	260	RECO CB 25
28	44±1	153±1	35	104	40	М30x3,0	270	RECO CB 28
32	50±1	174±1	40	121	47	М36x3,0	340	RECO CB 32
36	57±1	184±1	45	125	51	М42x3,0	350	RECO CB 36
40	62±1	188±1	50	123	55	М42x3,0	360	RECO CB 40
