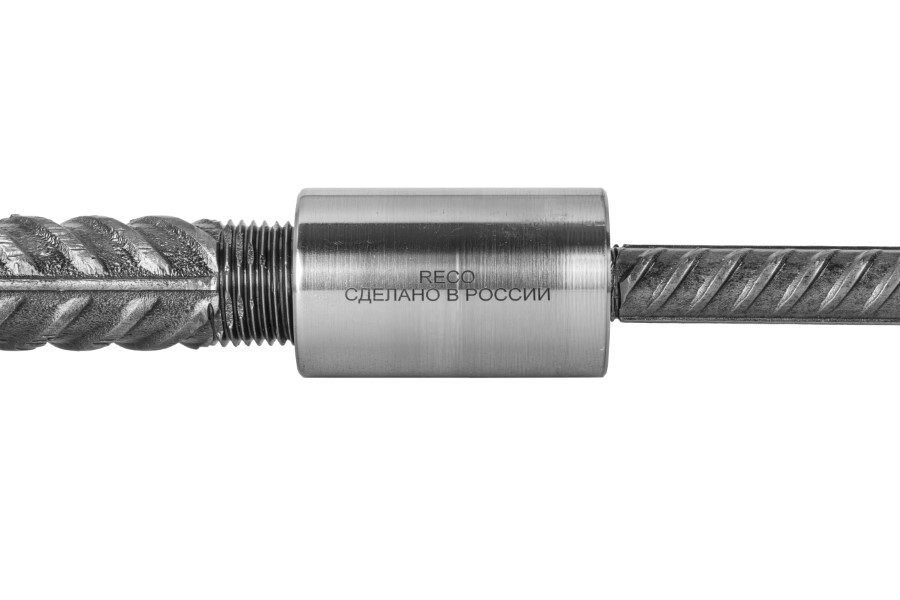

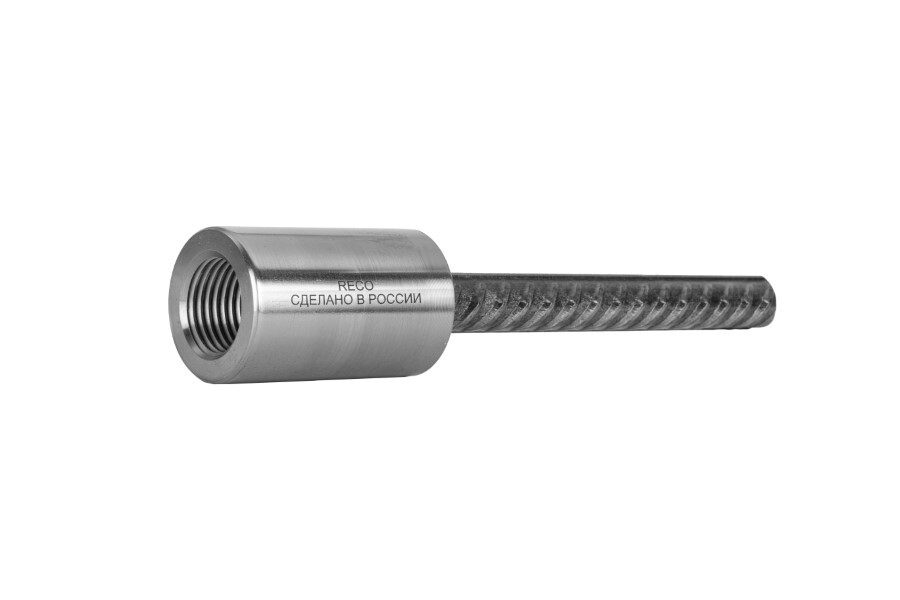

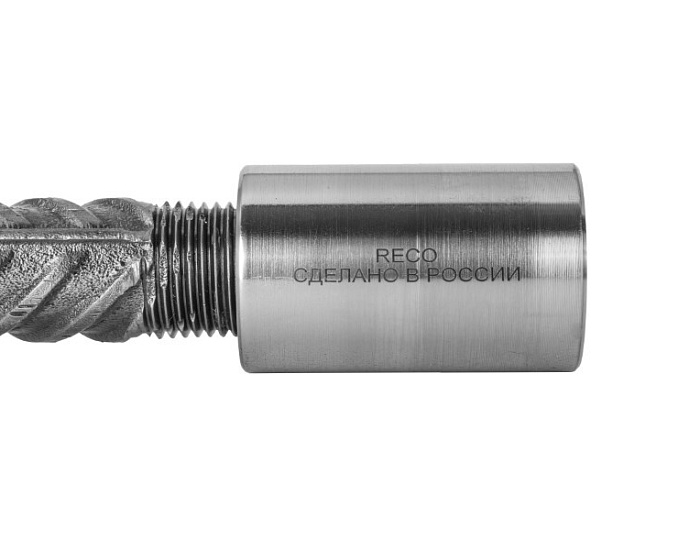

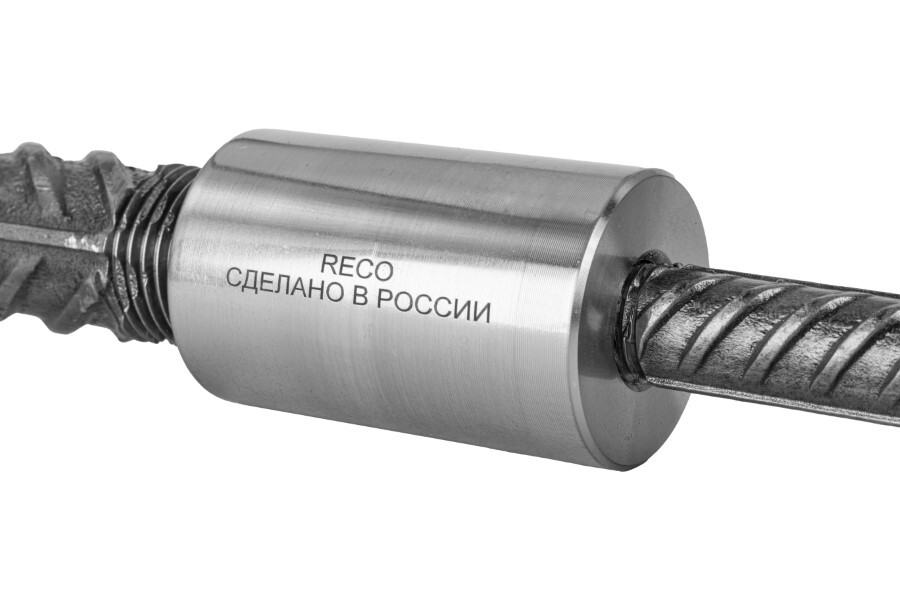

Переходная резьбовая муфта RECO CT

Полное описание

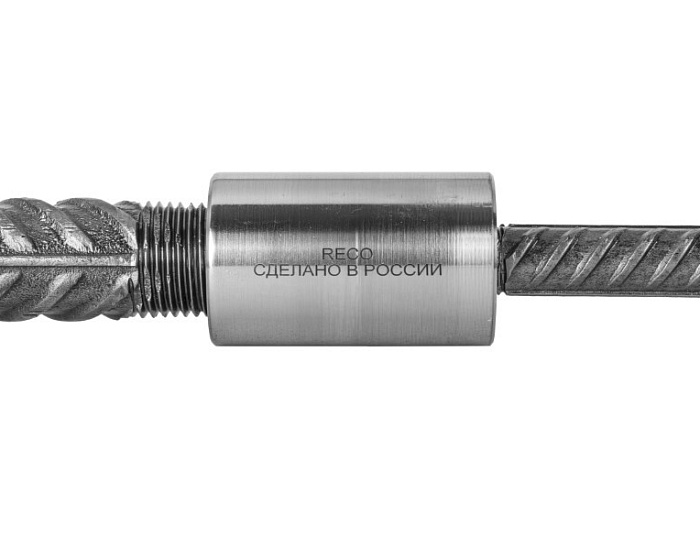

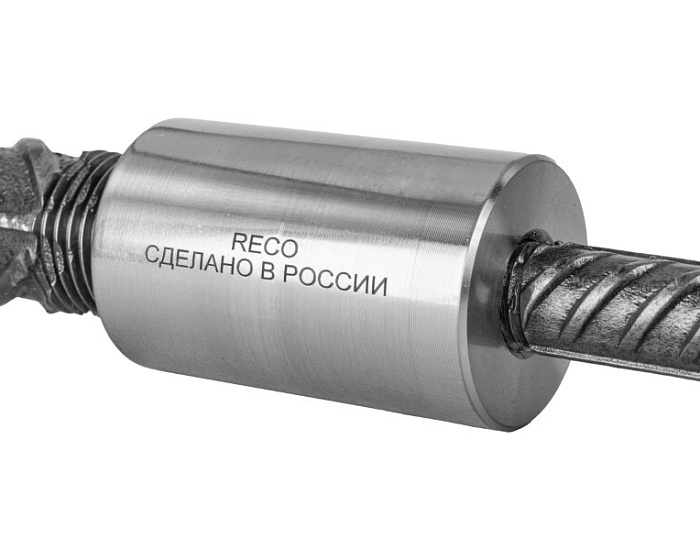

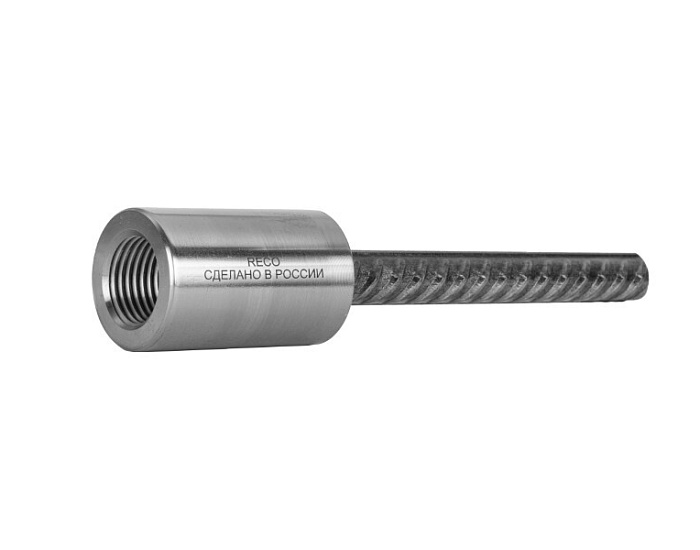

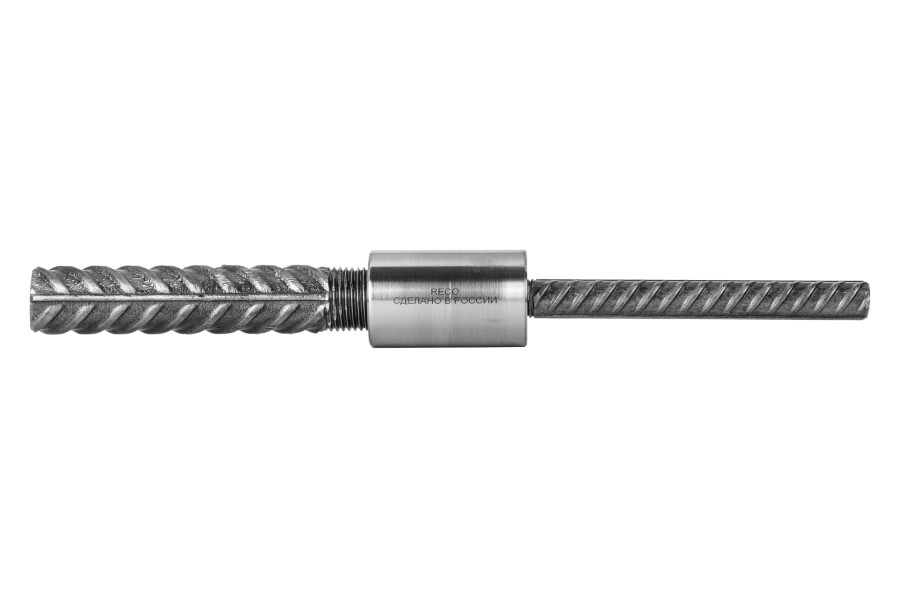

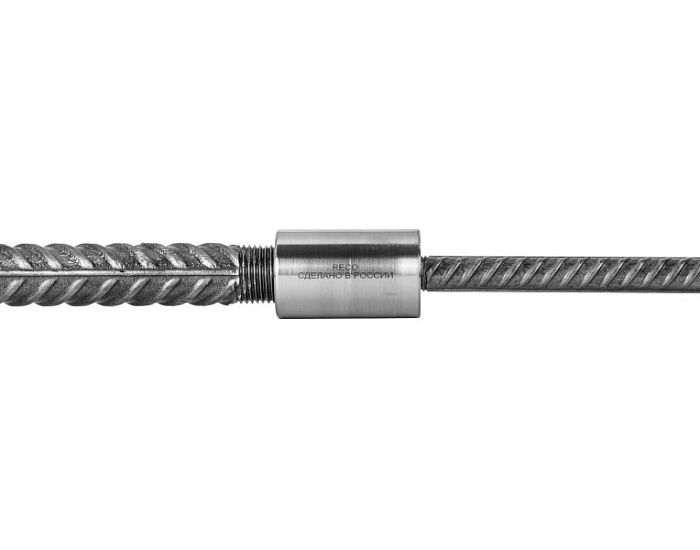

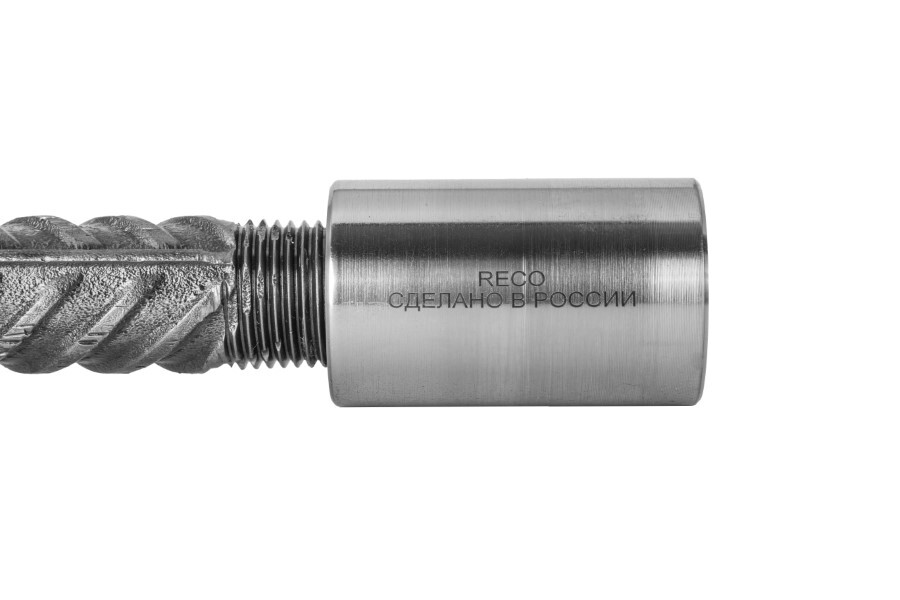

Переходные механические соединения применяются для стыковки двух предварительно подготовленных арматурных стержней разного диаметра с помощью муфты RECO CT в тех случаях, когда хотя бы один из стыкуемых стержней может свободно вращаться.

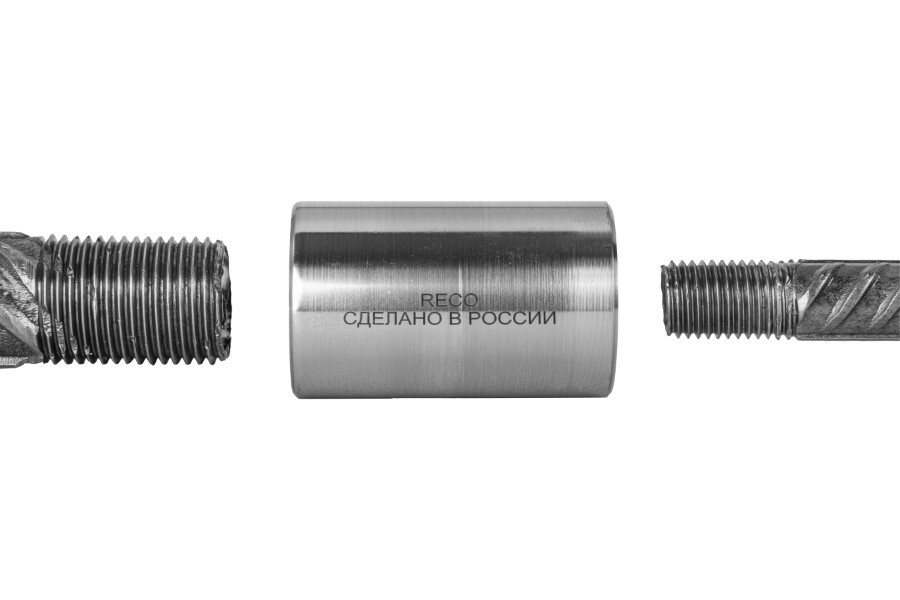

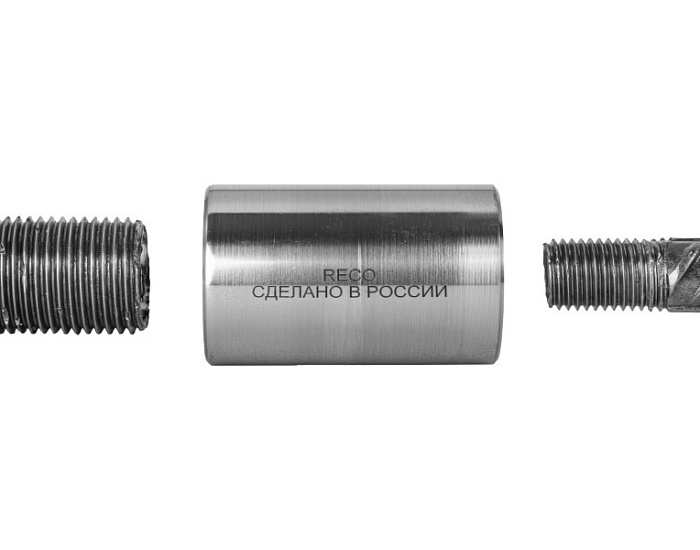

Технология механического соединения арматуры состоит из двух этапов: подготовка арматуры и монтаж соединения. В первый этап подготовки на торцах арматуры делают накатку цилиндрической резьбы при помощи резьбонакатного станка RECO. Вторым этапом делают монтаж соединения в арматурном каркасе, скручивая подготовленные стержни по типу «гайка-болт» с переходной муфтой RECO CT, имеющей резьбу, соответствующую стержням.

Диаметр стержня (ММ)	Наружный диаметр муфты D (ММ)	Длина муфты L (ММ)	P≥ (ММ)	Усилие натяжки* ≥ (Hm)	Маркировка муфты
18/16	30±1	46±1	22	150/140	RECO CT 18/16
20/18	34±1	50±1	24	160/150	RECO CT 20/18
20/16	34±1	48±1	22	160/140	RECO CT 20/16
22/20	36±1	55±1	26	220/160	RECO CT 22/20
22/18	36±1	53±1	24	220/150	RECO CT 22/18
22/16	36±1	51±1	22	220/140	RECO CT 22/16
25/22	40±1	61±1	29	220/220	RECO CT 25/22
25/20	40±1	58±1	26	220/160	RECO CT 25/20
25/18	40±1	56±1	24	220/150	RECO CT 25/18
25/16	40±1	54±1	22	220/140	RECO CT 25/16
28/25	44±1	67±1	32	270/260	RECO CT 28/25
28/22	44±1	64±1	29	270/220	RECO CT 28/22
28/20	44±1	61±1	26	270/160	RECO CT 28/20
28/18	44±1	59±1	24	270/150	RECO CT 28/18
28/16	44±1	57±1	22	270/140	RECO CT 28/16
32/28	50±1	75±1	35	340/270	RECO CT 32/28
32/25	50±1	72±1	32	340/260	RECO CT 32/25
32/22	50±1	69±1	29	340/220	RECO CT 32/22
32/20	50±1	66±1	26	340/160	RECO CT 32/20
32/18	50±1	64±1	24	340/150	RECO CT 32/18
32/16	50±1	62±1	22	340/140	RECO CT 32/16
36/32	57±1	85±1	40	350/340	RECO CT 36/32
36/28	57±1	79±1	35	350/270	RECO CT 36/28
36/25	57±1	76±1	32	350/260	RECO CT 36/25
36/22	57±1	73±1	29	350/220	RECO CT 36/22
36/20	57±1	71±1	26	350/160	RECO CT 36/20
36/18	57±1	69±1	24	350/150	RECO CT 36/18
36/16	57±1	67±1	22	350/140	RECO CT 36/16
40/36	62±1	95±1	45	360/350	RECO CT 40/36
40/32	62±1	90±1	40	360/340	RECO CT 40/32
40/28	62±1	85±1	35	360/270	RECO CT 40/28
40/25	62±1	82±1	32	360/260	RECO CT 40/25
40/22	62±1	79±1	29	360/220	RECO CT 40/22
40/20	62±1	76±1	26	360/160	RECO CT 40/20
40/18	62±1	74±1	24	360/150	RECO CT 40/18
40/16	62±1	72±1	22	360/140	RECO CT 40/16
