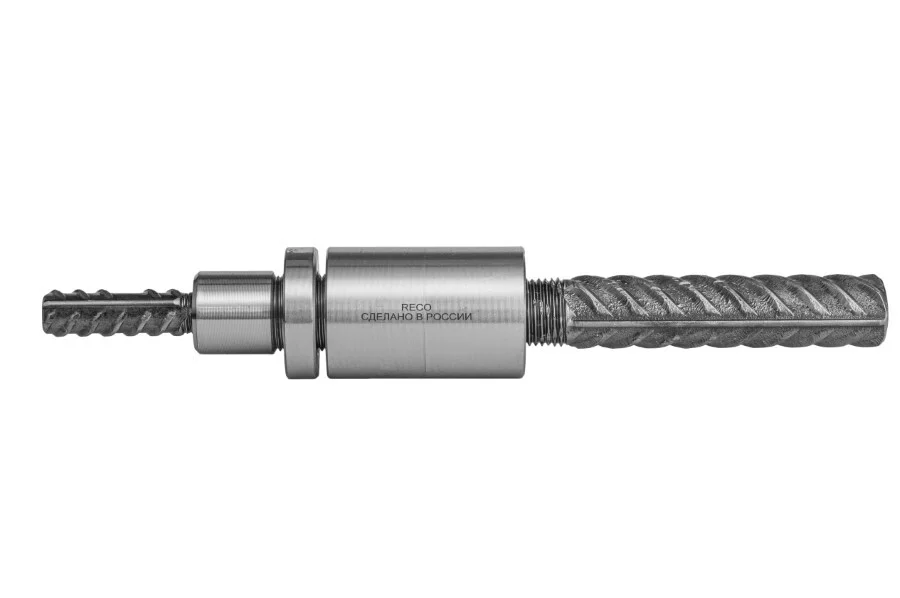

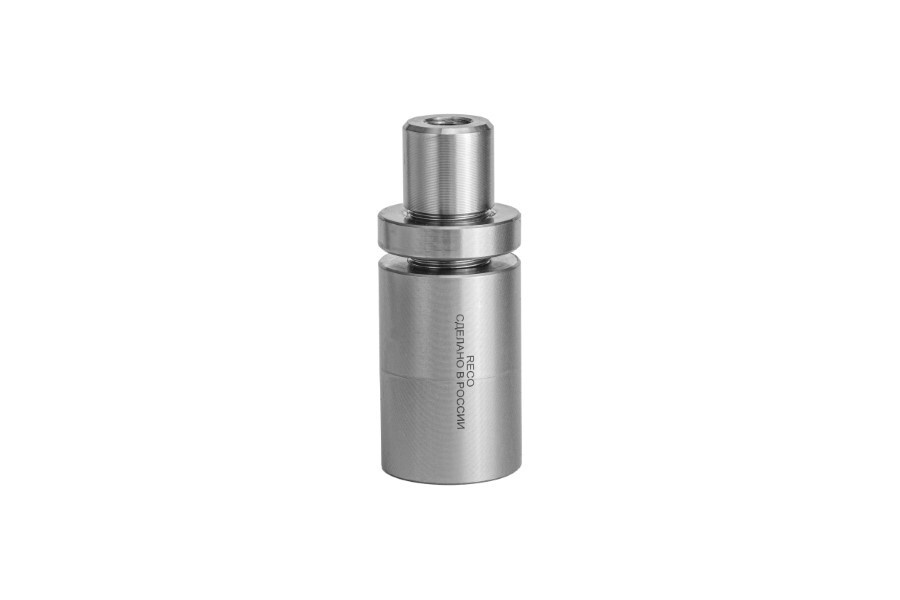

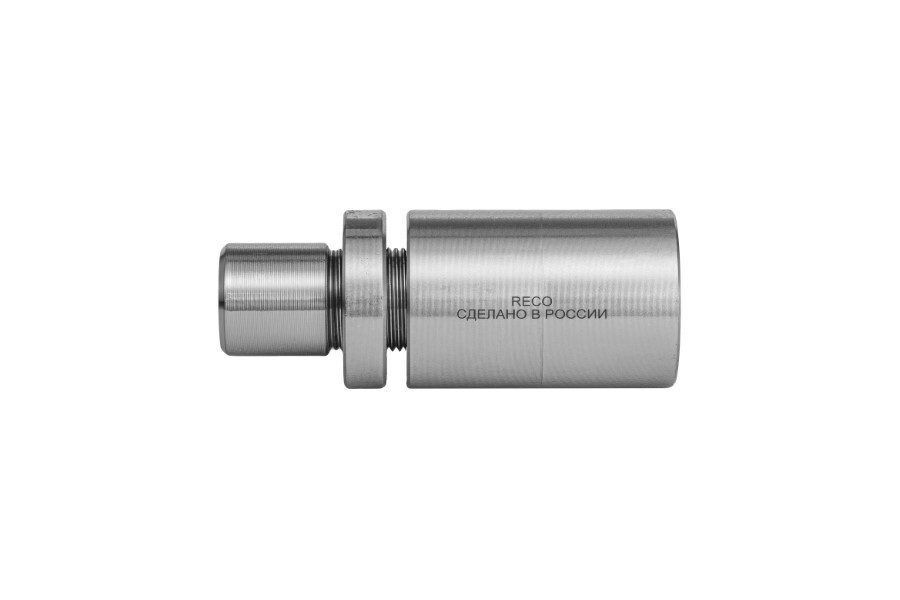

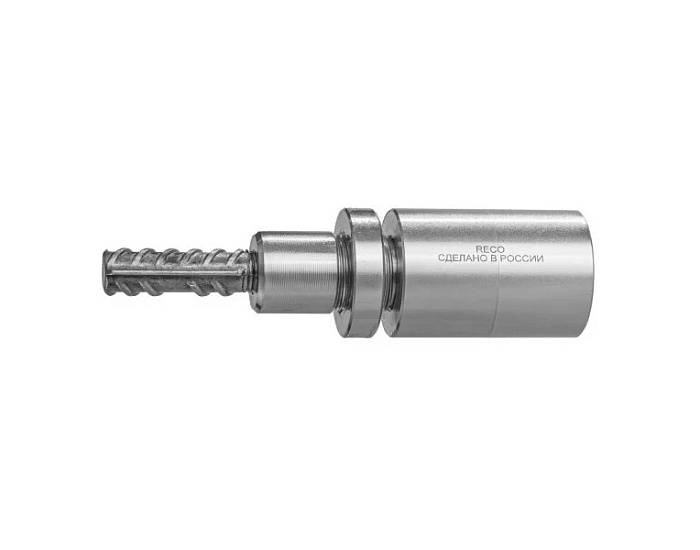

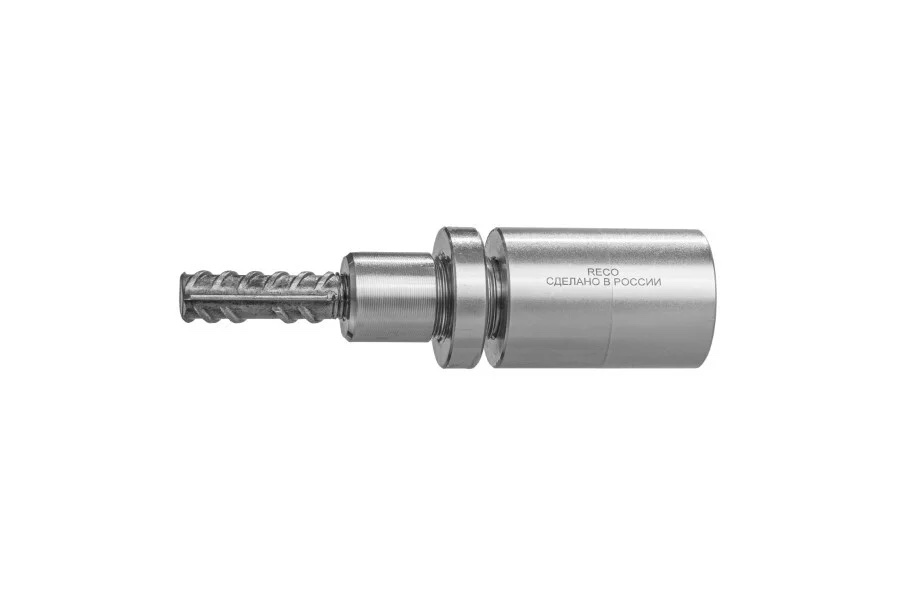

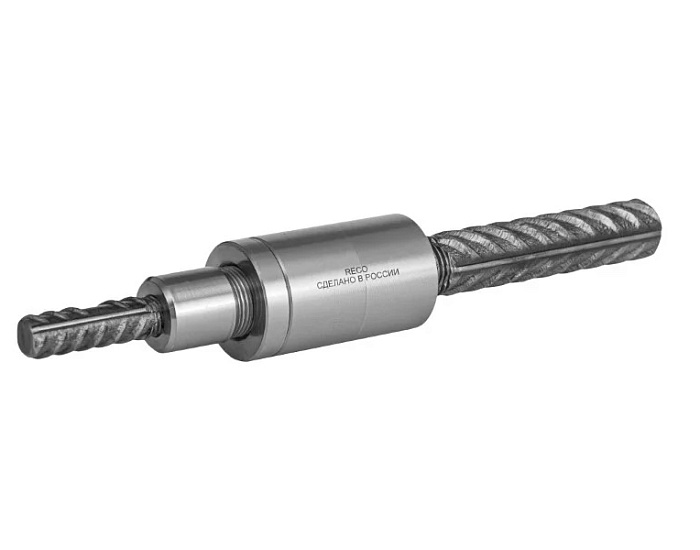

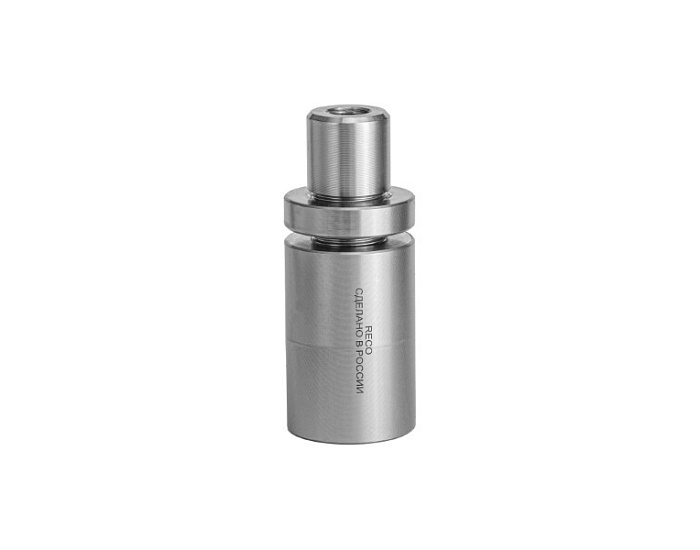

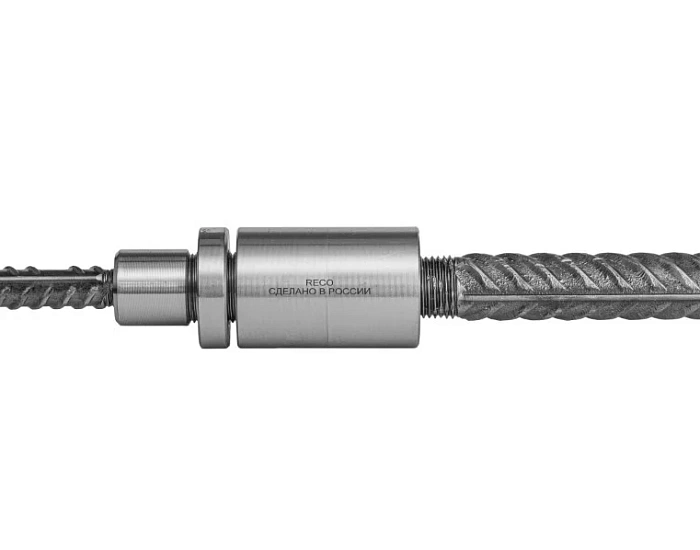

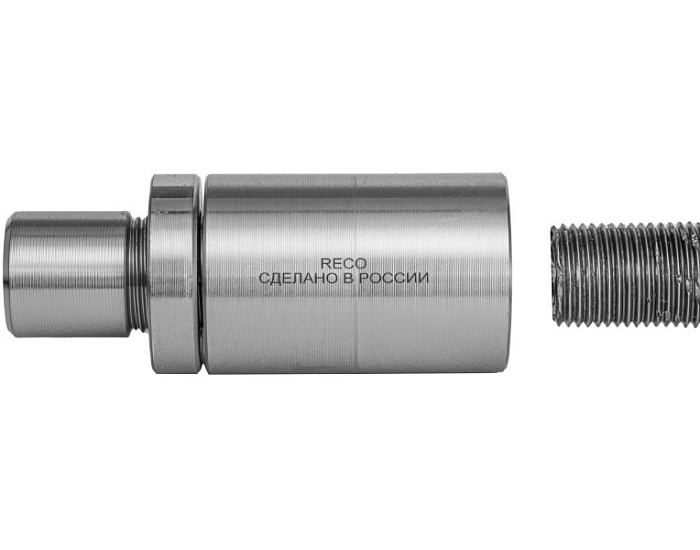

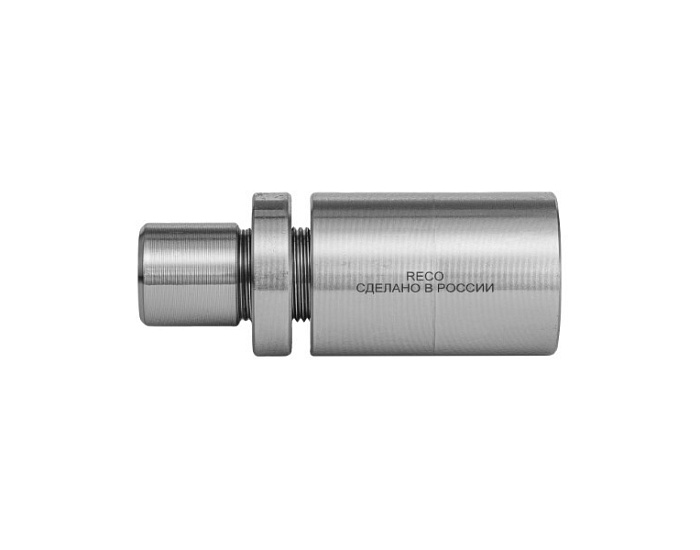

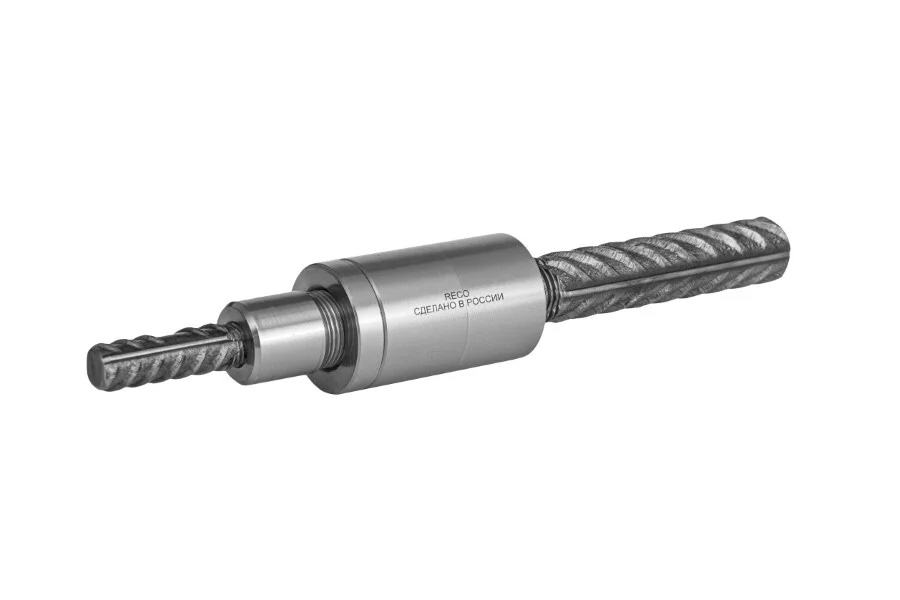

Позиционная переходная резьбовая муфта RECO СРT

Полное описание

Позиционные механические соединения предназначены для стыковки арматурных стержней разного диаметра с помощью муфты RECO CPT, когда требуется сборка отдельных гнутых стержней или предварительно собранных в каркасы, при условии что вращение стержней не возможно.

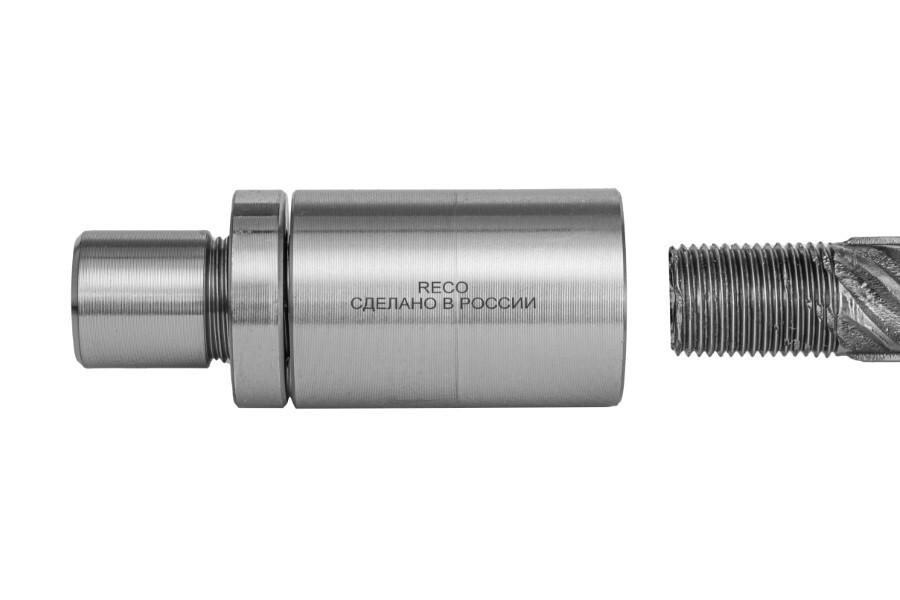

Технология механического соединения арматуры состоит из двух этапов: подготовка арматуры и монтаж соединения. В первый этап подготовки на торцах арматуры делают накатку цилиндрической резьбы при помощи резьбонакатного станка RECO. При необходимости собирают отдельные стержни в пространственные каркасы. Вторым этапом делают монтаж соединения в арматурном каркасе или между двух пространственных каркасов, скручивая подготовленные стержни по типу «гайка-болт» вращением позиционной муфты RECO CPT, имеющей соответствующую стержням резьбу.

Диаметр стержня (ММ)	Наружный диаметр муфты D1 (ММ)	Наружный диаметр муфты D2 (ММ)	Длина муфты L (ММ)	P≥ (ММ)	Усилие натяжки* ≥ (Hm)	Маркировка муфты
18/16	27±1	41±1	111±1	21,5	32,5	RECO СPТ 18/16
20/16	27±1	44±1	113,5±1	21,5	32,5	RECO СPT 20/16
20/18	30±1	44±1	119,5±1	23,5	34,5	RECO СPT 20/18
22/16	27±1	48±1	116±1	21,5	32,5	RECO СPT 22/16
22/18	30±1	48±1	122±1	23,5	34,5	RECO СPT 22/18
22/20	34±1	48±1	131,5±1	26	37	RECO СPT 22/20
25/16	27±1	51±1	122±1	21,5	35,5	RECO СPT 25/16
25/18	30±1	51±1	128±1	23,5	37,5	RECO СPT 25/18
25/20	34±1	51±1	137,5±1	26	40	RECO СPT 25/20
25/22	36±1	51±1	147±1	28,5	42,5	RECO СPT 25/22
28/16	27±1	56±1	125,5±1	21,5	35,5	RECO СPT 28/16
28/18	30±1	56±1	131,5±1	23,5	37,5	RECO СPT 28/18
28/20	34±1	56±1	141±1	26	40	RECO СPT 28/20
28/22	36±1	56±1	150,5±1	28,5	42,5	RECO СPT 28/22
28/25	40±1	56±1	162±1	31,5	45,5	RECO СPT 28/25
32/16	27±1	63±1	130,5±1	21,5	35,5	RECO СPT 32/16
32/18	30±1	63±1	136,5±1	23,5	37,5	RECO СPT 32/18
32/20	34±1	63±1	148±1	27	41	RECO СPT 32/20
32/22	36±1	63±1	155,5±1	28,5	42,5	RECO СPT 32/22
32/25	40±1	63±1	167±1	31,5	45,5	RECO СPT 32/25
32/28	44±1	63±1	180±1	35	49	RECO СPT 32/28
36/16	27±1	73±1	138,5±1	21,5	38,5	RECO СPT 36/16
36/18	30±1	73±1	144,5±1	23,5	40,5	RECO СPT 36/18
36/20	34±1	73±1	154±1	26	43	RECO СPT 36/20
36/22	36±1	73±1	163,5±1	28,5	45,5	RECO СPT 36/22
36/25	40±1	73±1	175±1	31,5	48,5	RECO СPT 36/25
36/28	44±1	73±1	188±1	35	52	RECO СPT 36/28
36/32	50±1	73±1	206±1	40	57	RECO СPT 36/32
40/16	27±1	79±1	145,5±1	21,5	40,5	RECO СPT 40/16
40/18	30±1	79±1	151,5±1	23,5	42,5	RECO СPT 40/18
40/20	34±1	79±1	161±1	26	45	RECO СPT 40/20
40/22	36±1	79±1	170,5±1	28,5	47,5	RECO СPT 40/22
